供应微电脑晒版机 曝光机 全自动晒版机 丝印丝网晒版机 晒版机 烘版机 拉网机


一:概述

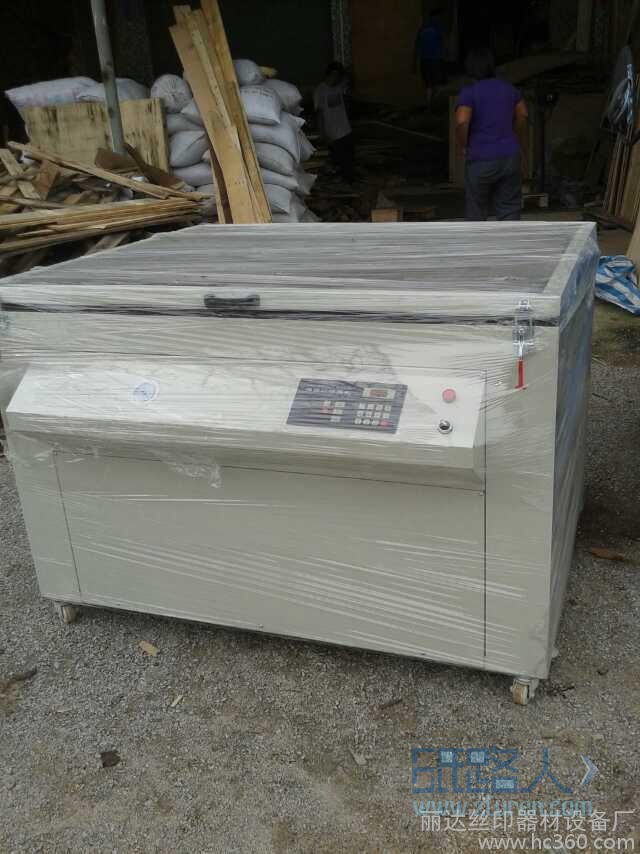

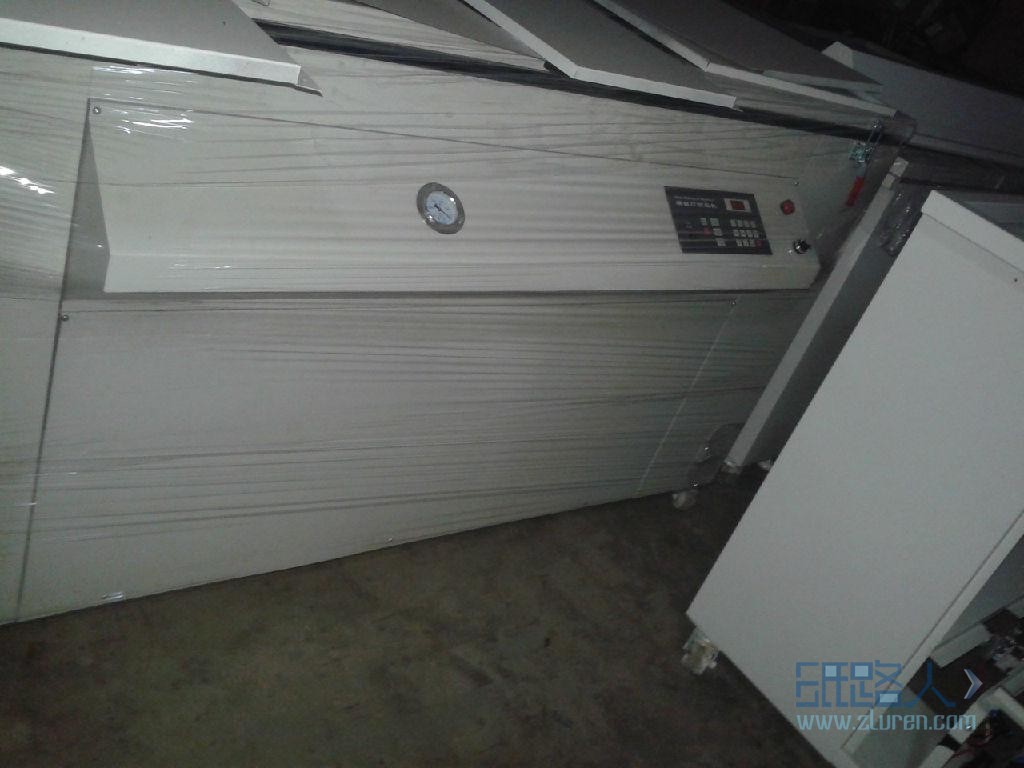

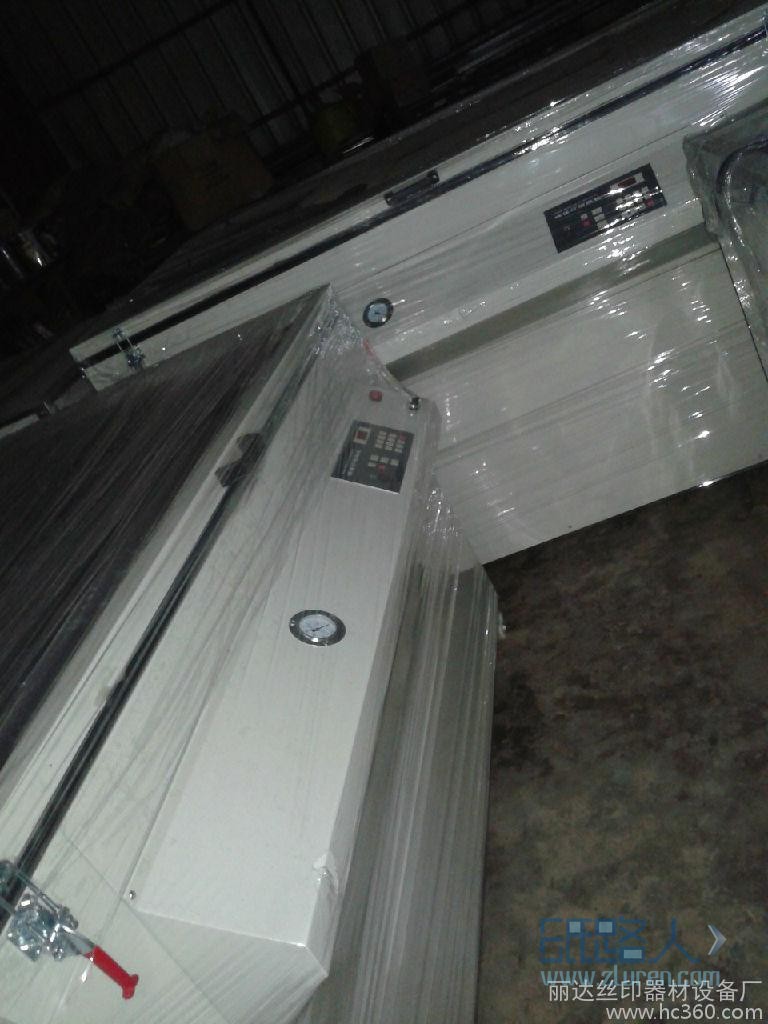

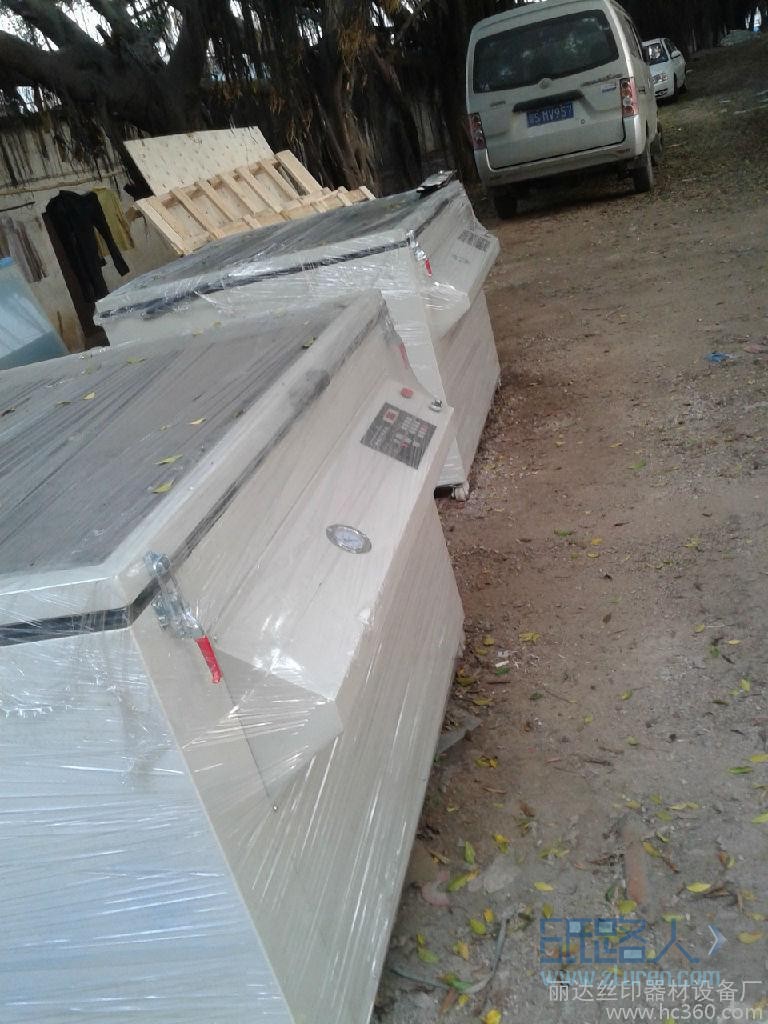

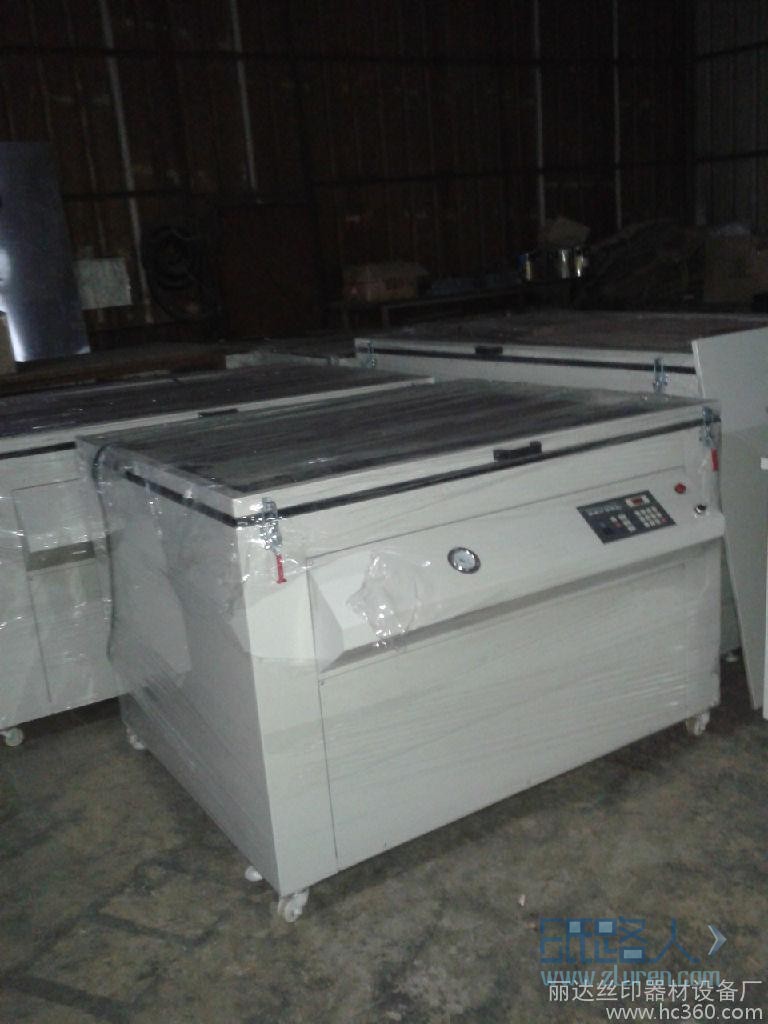

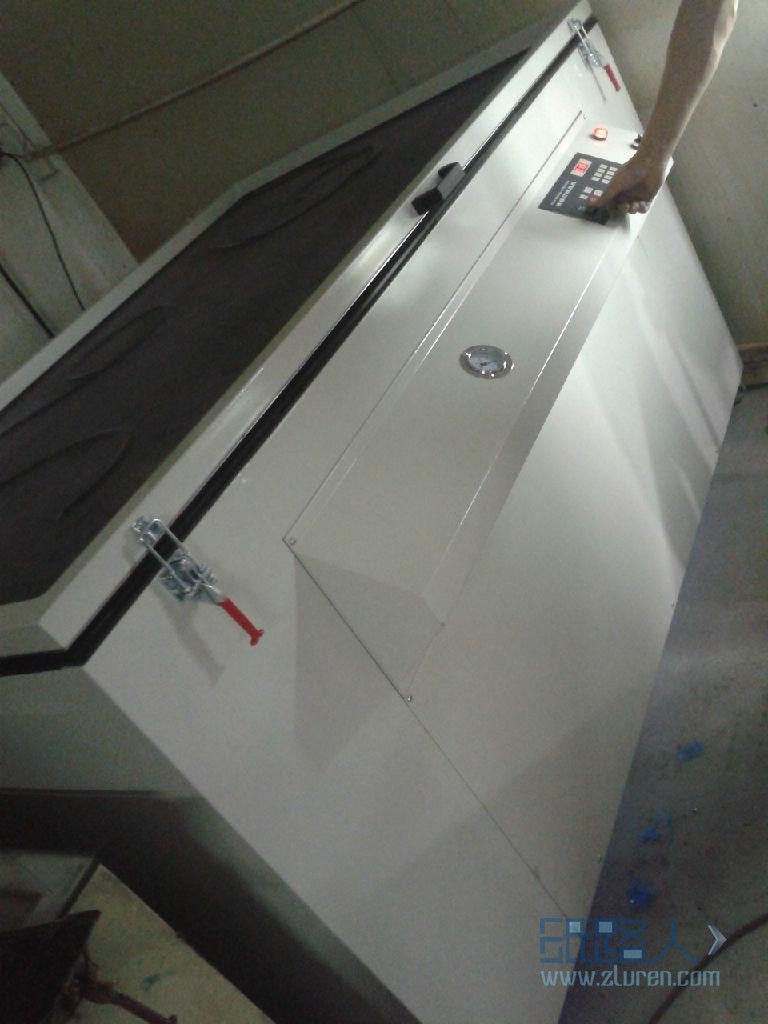

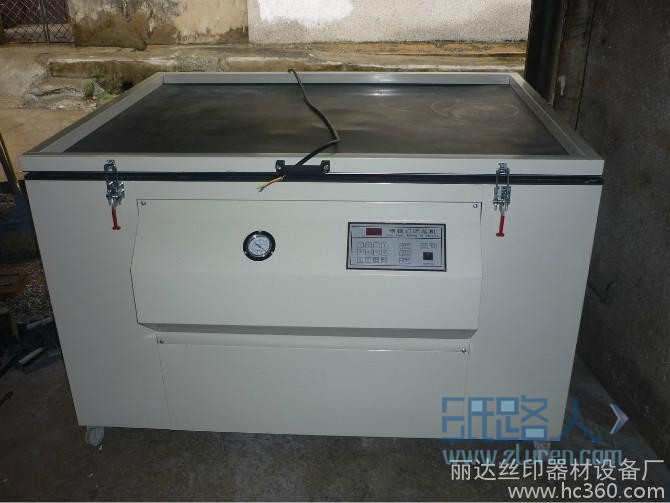

    LD-系列丝网晒版机是一种可用于晒印,丝网版等印刷版材的自动晒版设备。操作相当简单,晒版光源采用快启动碘镓灯。光谱分布与印版特性相吻合,辅以性能稳定的真空装置系统,晒版速度快,质量高。LD-型是我公司最新推出的高品质碘镓灯晒版机,以卓越的性能价格比倍受用户青睐 ,欢迎广大的印刷制版企业选购。

二、主要技术参数

   型号

项目

 700*900

900*1200

1200*1500

晒版面积

600*800

800*1100

1100*1400

真空度

0.08MPa

0.08MPa

0.08MPa

光照均匀度

85%

85%

85%

光源功率

1KV/220V

2KV/220V

3KV/220V

外型尺寸

85×70×90

85×90×120

85×120×150

机器净重

75KG

85KG

100KG

电压

220V/380V

220V/380V

220V/380V

三、工作原理

   晒版机的晒版过程可能理解为一次曝光过程,晒版、印刷与原稿放置在由工作玻璃和橡胶封垫组成的密闭室内,利用真空泵抽出室内空气,使室内形成真空真空压迫使印版与搞件紧贴向玻璃平面,然后在预定的曝光时间内光源对印版光层进行曝光,曝光结束自动放气晒版作业完成。

四、机械机构

   本机有电脑面板,机架,晒版架,真空装置,灯罩,电器控制件等组成 。

1、 电脑面板操作说明

电源开关:通/断整机电源

(1)    显示窗:三位显示晒版参数和执行过程。

(2)    曝光键:与数字键清零键组合使用,预置,查询,修改显示的主要曝光参数

(3)    真空1键和真空2键:与数字键清零键组合使用,预置,查询,修改显示的一次曝光和二次抽气延时时间。调整真空1和真空2 的时间组合,有利于消除抽气过程中的气泡,从而达到最佳的抽气效果。

(4)    数字键0-9:预置和修改参数时的键入数字。

(5)    清零键:预置和修改参数时,可用于显示器的清零。

(6)    复位键:将程序置为初始状态(即开机状态)

(7)    启动键:为正式开始工作指令键。

2、 机架

整机采用掀转式框盖机构、独特的柔性橡皮布与真空泵配合达到充分的真空吸附

3 、  晒版架

丝网晒版机为框式。

晒版机架压收紧时,玻璃和橡胶封垫形成一个供放版材的装置的密闭室。

4、真空装置

由真空泵,真空显示表,电磁和吸气管组成,其作用是抽出密闭室内的空气,提供合适负压。

5、灯具

灯具在机箱内。

灯具是本机的核心部件,由碘镓灯,触发器,反光照装置,冷却风机等几部分组成。

6、防止紫外光光源外泄灼伤操作者,操作时请注意使用。

五,安装与调试

(一)拆箱

小心拆箱避免箱内受到撞击,拆箱后,仔细查验装箱物品。

(二)安装

1,机架就位,找准水平

2,上紧电缆插头,(电源安装空气开关应在220V/40A以上)

3,接通外部供电电源(四根线中最细的为零线)

(三)检查

1,真空泵内的油面高度应不低于油窗高度的1/3

2,气路管接头是否插牢。

3。,整机是 可靠接地。

六、晒版操作

1、打开电脑 板上的电源开关,“曝光”指示灯亮,表示显示窗显示时间的数字为曝光时间数,如需查询真空时间 ,可按一下真空键,其对应的真空指示灯亮,显示窗显示数为抽真空时间。

2、 需对已设定的(真空时间和曝光时间)参数修改时,可按数字键进行调整 ,改变后的参数自动存入电脑 。

3、 放好网框拉锁勾,按启动键/晒版程序将自动执行,在执行过程中对应的指示灯一闪一闪。晒版结束,蜂鸣器发出的响声,晒版机进入待机状态,此时面板显示时间为曝光时间数。

七,故障维修

(一)打开电源风机不工作

1,检查底部保险丝是否松动后熔断

2,检查电源插头是否插好是否有电。

(二)锁紧晒版框,接启动键,真空泵不工作

1,检查真空泵的引线是否结好

2,检查真空泵的底座开关是否打开

(三)真空泵工作,真空度达不到

1检查真空泵的吸气管是否接牢

2,检查真空泵的油们是否太低

3,检查像皮布的边胶是否有裂痕,脱胶现象

(四)灯管不亮

1,检查电源电压是否太低

2,检查灯管两头是否发黑,灯管老化

3,碘镓灯管熄灭后风机冷却灯管是否达到1-2分钟,连续使用不冷却灯管触发不亮

4,检查电脑板上的曝光时间是否设定在000秒上

5,检查触发器是否老化,有无高压

八,注意事项

1,本机必须可靠接地,定期检查。

2,晒版机应接好遮光保护帘,避免紫外光灼伤皮肤和眼睛。

3,避免真空泵在无油状态下工作,定期检查及换油

4,碘镓灯忌热态曝光,熄灭再亮此灯需一段时间

5,灯管功率大,晒版的热辐射也大,建议连续工作时间不超过两个小时为宜

6,更换灯管时要注意,一定要关闭本机电源。

7,连续工作长时间停机前要让风机工作数分钟。

8,晒版机玻璃应避免与硬物接触 ,以免划伤,、

9,晒版机的清洁,晒版机的清洁次数取决于使用的次数及使用的环境。需经常清洁的部位有:晒版玻璃,灯具 ,抽气橡皮垫及边条。
